‘H’ 사 산업현장의 IoT 토크렌치 Data 관리시스템 구축

“토크렌치 측정 데이터시스템”은 일반적으로 **토크렌치(Torque Wrench)**를 사용하여 체결 작업을 수행할 때,

그 토크 값(조임 힘)을 디지털 방식으로 측정하고 저장, 관리하는 시스템을 말합니다.

아래는 관련 시스템의 구성과 기능을 요약한 것입니다

1) 목적

• 조임 품질 관리 (Torque 값 정밀 확인)
• 작업 이력 추적 및 품질 인증
• 작업자 실수 방지 및 공정 자동화

구성요소	설명
디지털 토크렌치	측정값을 디지털 신호로 출력 가능한 렌치 (Bluetooth/무선/USB 연결)
수신장치	토크렌치로부터 측정 데이터를 수신 (PC, 태블릿, 산업용 수신기 등)
데이터 수집 소프트웨어	측정값 기록, 경고 설정, 분석 및 리포트 기능 제공
서버 및 DB 시스템	중앙 데이터 저장소 (MES, ERP 시스템과 연동 가능)

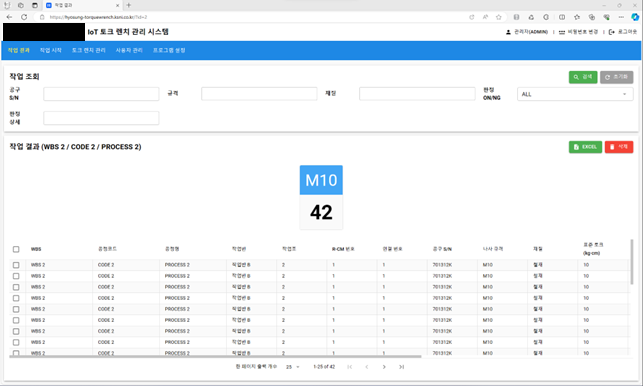

실시간 모니터링 UI	작업자/관리자 화면에서 실시간 체결 상태 확인

2) 주요 기능

1. 실시간 측정값 수집
   • 조임 토크 값, 시간, 작업자, 제품번호 등 기록
2. 허용 오차 범위 알림
   • 상·하한 설정값 초과 시 경고 및 작업자 알림
3. 작업 이력 관리
   • 체결 시각, 제품별 이력, 불량률 통계 등 관리
4. 리포트 및 품질 인증
   • 고객사 제출용 리포트 자동 생성 (PDF/Excel)
5. MES/ERP 연동
   • 공정관리 시스템과 자동 연계
